主頁 > 產品介紹 > 電梯安裝維修實訓設備 > 自動扶梯部件安裝與調試實訓設備 2026-02-17

[規格型號]：	DB-15DT
[產品名稱]：	自動扶梯部件安裝與調試實訓設備
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

四層透明電梯模型自動扶梯教學實訓裝置六層透明電梯模型電梯安裝與調整實訓室設備四層實物電梯實訓考核設備

產品介紹：

DB-15DT 自動扶梯部件安裝與調試實訓設備

自動扶梯是以電力驅動，在一定方向上能夠大量、連續運送乘客的開放式運輸機械。具有結構緊湊、安全可靠、安裝維修簡單方便等特點。因此，在客流量大而集中的場所，如車站、碼頭、商場等處，得以廣泛應用。自動扶梯的核心部件是兩根鏈條，它們繞著兩對齒輪進行循環轉動。在扶梯頂部，有一臺電動機驅動傳動齒輪，以轉動鏈圈。典型的自動扶梯使用100馬力的發動機來轉動齒輪。發動機和鏈條系統都安裝在桁架中，構架是指在兩個樓層間延伸的金屬結構。
與傳送帶移動一個平面不同，鏈圈移動的是一組臺階。自動扶梯最有趣的地方是這些臺階的移動方式。鏈條移動時，臺階一直保持水平。在自動扶梯的頂部和底部，臺階彼此折疊，形成一個平臺。這樣使上、下自動扶梯比較容易。
自動扶梯上的每一個臺階都有兩組輪子，它們沿著兩個分離的軌道轉動。上部裝置（靠近臺階頂部的輪子）與轉動的鏈條相連，并由位于自動扶梯頂部的驅動齒輪拉動。其他組的輪子只是沿著軌道滑動，跟在第一組輪子后面。兩條軌道彼此隔開，這樣可使每個臺階保持水平。在自動扶梯的頂部和底部，軌道呈水平位置，從而使臺階展平。每個臺階內部有一連串的凹槽，以便在展平的過程中與前后兩個臺階連接在一起。除轉動主鏈環外，自動扶梯中的電動機還能移動扶手。扶手只是一條繞著一連串輪子進行循環的橡膠輸送帶。該輸送帶是精確配置的，以便與臺階的移動速度完全相同，讓乘用者感到平穩。
自動扶梯系統不像電梯那樣能夠使人上升幾十層樓，但很適用于提供短距離運輸。這是因為自動扶梯的高負載率。電梯滿員后，必須等它到達指定樓層并返回后其他人才能上電梯。而在自動扶梯上，只要有一個人到達上層，就會為其他人騰出位置。

DB-15DT 自動扶梯部件安裝與調試實訓設備是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修勞動局電工鑒定所（站）特種電梯考試等單位的自動扶梯考試及PLC電氣控制教學、考核而研制，可用于課堂演示、電梯電氣控制原理性操作及實驗實習。實訓裝置人為隱蔽地設置了幾十項電路故障，學生借助原理圖分析、判斷故障，全面真實的了解電梯電氣故障及排除，是進行技能培訓考核的理想設備，教學效果真實顯著。

一、技術指標

1. 輸入電源：三相四線（或三相五線）AC380V±10% 50Hz
2. 整機容量：＜8kVA
3. 提升高度：2000mm
4. 控制方式：PLC+變頻自起動控制。
5. 監控系統：電壓、電流工況實時監控。
6. 故障模塊：具有30位常見故障模擬設置功能。
7. 安全保護：具有保護接地、過載、過流、漏電流保護功能，安全符合國家標準。
8. 外形尺寸：7500mm（長）×1600mm（寬）×3600mm（高）
9. 實訓桌尺寸：1680×710×1050mm
10. 輔助梯尺寸：1400×600×2180mm
11. 裝置結構：實訓電梯為鋼結構，實驗臺為鐵質雙層亞光密紋噴塑結構，堅固耐用。

二、實驗裝置的基本配置

1、交流供電電源：提供三相五線交流電源（AC380V），帶有過流漏電保護措施。
2、人身安全保護體系統：實驗臺上裝有電流型漏電保護裝置，控制屏內線路或強電輸出回路若有漏電現象，立即切斷電源，確保實驗人員和設備安全。
3、實驗臺：面板上安裝有電壓和電流監控表，可以實時直觀地觀察電梯的工作狀態，電梯形態逼真；完全采用工業實際使用的電梯研制而成。電梯配備有完整而詳細的線路原理圖，方便分析設備工作原理及線路故障分析和排除。配有故障模擬設置液晶顯示裝置，上下機房、外側為全透明式。
4、故障設置：面板根據不同配置設有20-28不等的故障開關，29-32為備用的開關，方便教學過程中隨機設置電梯安全線路故障，充分適應教學內容變化的需要。
5、實驗桌：實驗桌由工業標準鋁型材搭建，型材表面通過電氧化處理，美觀大方、經久耐用。桌面采用高密度板材，結構堅固，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。

三、實驗項目及主要內容：

1、讓學生熟悉工業常用人行道扶梯的工作原理、結構組成，低壓電器的結構及原理。具有標準扶梯的所有安全保護和工作裝置，能夠乘人運行。
2、通過分析電氣原理圖，學生借助原理圖分析，掌握電梯的安全保護和工作形態；并通過分析測量，找出故障點所在位置，深刻理解電梯的運行原理。
3、提高學生實際的動手分析能力，實際提高技能操作水平。
4、通過對電梯故障的分析、排除，完成電梯常見故障的認知和理解。
5、通過對三菱PLC主機的編程，了解PLC程序的編程原則和方法。

四、自動扶梯的結構特點

1．結構特點

自動扶梯是以電力驅動，在一定方向上能夠大量、連續運送乘客的開放式運輸機械。具有結構緊湊、安全可靠、安裝維修簡單方便等特點。因此，在客流量大而集中的場所，如車站、碼頭、商場等處，得以廣泛應用。本扶梯具備運輸能力，各傳動零件均采用金屬件精制而成。

本扶梯具備運輸能力，各傳動零件均采用金屬件精制而成。

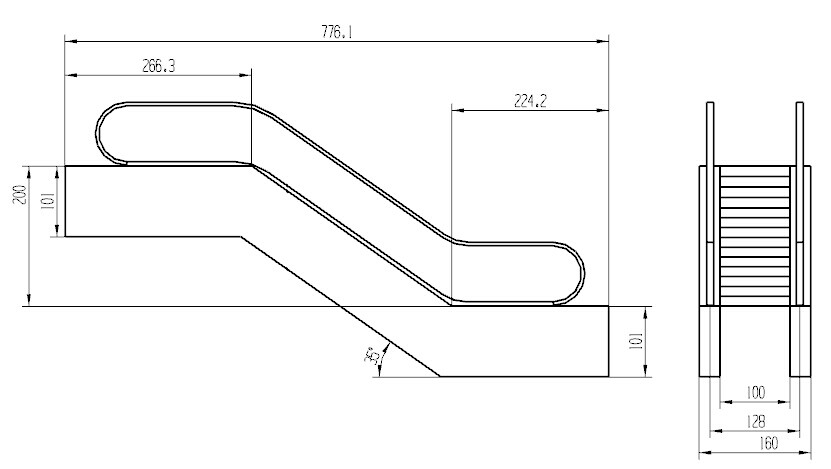

2.扶梯尺寸

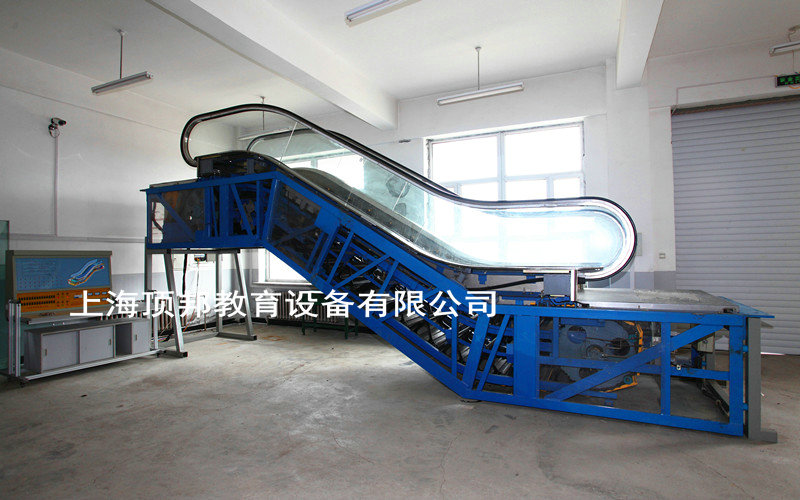

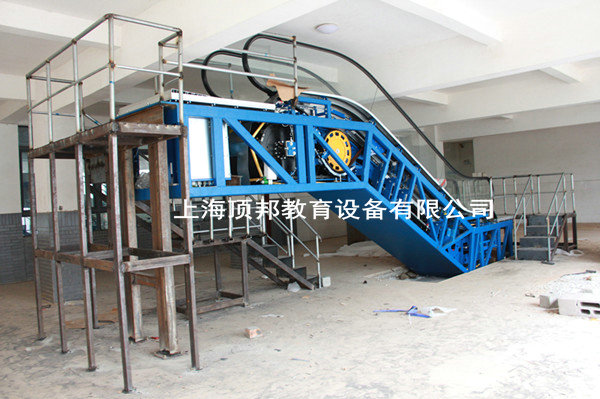

自動扶梯教學設備

五、自動扶梯技術規格表

序號	內容	非標
1	總體說明
1．1	電梯編號：L1-L2
1．2	建筑物類型：百貨商場
1．3	扶手支架類型：苗條型
1．4	扶手支架高度： 900mm
1．5	適用標準：GB16899-1997
2	主要技術參數：
2．1	安裝方式：室內
2．2	布置方式：單臺
2．3	提升高度：2000mm
2．4	傾角：35º
2．5	梯級寬度：1000mm
2．6	水平梯級：2K
2．7	速度： 0.5 m/s
2．8	供電方式：三相五線制
2．9	電機電壓：380V
2．10	照明電壓：36V
2．11	頻率：50HZ
2．12	減速機：蝸輪蝸桿
2．13	控制屏安裝：桁架內
2．14	起動：星、三角
2．15	起動方式：鑰匙
3	型材
3．1	扶手支架型材：發紋不銹鋼
3．2	護壁板：透明鋼化玻璃
3．3	內蓋板：發紋不銹鋼
3．4	外蓋板：發紋不銹鋼
3．5	圍裙板：發紋不銹鋼
3．6	梯級：不銹鋼
3．7	梯級顏色：黑色（帶黃邊框）
3．8	扶手帶：黑色
3．9	前沿板及蓋板：發紋不銹鋼
3．10	梳齒：合成樹脂
4	故障顯示（中文）
5	變頻節能功能

六、自動扶梯主要功能

序號	功能名稱	功能說明	備注
1	雙向運行	操作上下進出口處鑰匙開關，可實現上行或下行
2	緊急停止	按上下進出口處急停按鈕，可使扶梯停止運行
3	檢修運行	操作檢修盒，可進行檢修點動運行
4	梯級安全照明	扶梯上下部的梯級下方裝有照明燈提醒乘客注意安全
5	扶手帶入口安全裝置	扶手帶入口處有異物則設備停止運行
6	梯級安全運行裝置	梯級發生斷裂下陷時設備停止運行
7	梳齒板安全裝置	梯級與梳齒板之間夾入異物則設備停止運行
8	扶手帶安全裝置	發生扶手帶斷裂則設備停止運行
9	梯級鏈安全裝置	梯級鏈斷裂或超過延伸長度則設備停止運行
10	圍裙板安全裝置	梯級與圍裙板之間夾入異物則設備停止運行
11	超欠速安全裝置	當設備運行速度大于額定速度的20%或下于額定速度的80%時，設備停止運行
12	超載安全裝置	運行電流大于額定電流15%則設備停止運行
13	松閘安全裝置	制動裝置沒有安全打開或失靈則設備停止運行
14	靜電保護	消除梯級運行（踏板）在運行中產生的靜電
15	驅動鏈斷鏈保護	當驅動鏈斷裂或過長時設備停止運行
16	非操作逆轉保護	設備和扶手帶的運行方向與指定方向相反時設備停止運行
17	斷、錯相保護	動力電源缺相或錯相時設備停止運行
18	短路保護	電源回路短路時設備停止運行
19	故障顯示（中文）	設備運行發生故障時，自動顯示故障發生部位
20	變頻驅動	使設備啟動平穩，無乘客時慢速或停止，可節能40%，減少蜂值電流70%

七、主要實訓項目：
扶梯扶手帶安裝與調整實訓設備
扶梯梯級安裝與調整實訓設備
扶梯曳引機系統安裝與調整實訓設備
扶梯驅動機構安裝與調整實訓設備
扶梯機械防逆轉系統、電氣防逆轉系統安裝與調試實訓設備
扶梯潤滑系統組裝與實驗實訓設備
扶梯安全保護系統組裝與動作實驗實訓設備。

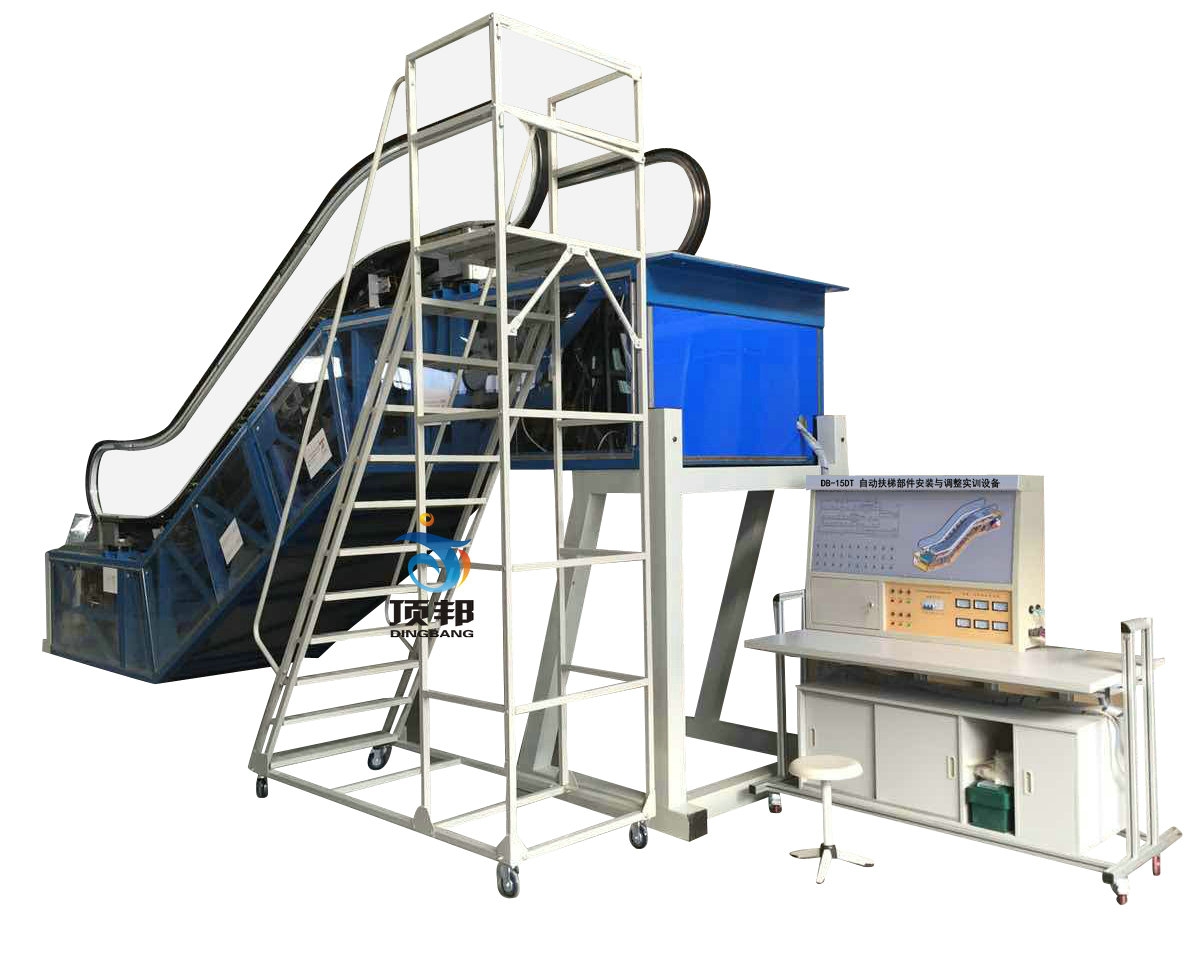

自動扶梯部件安裝與調整實訓設備

友情提示：

1、貨品驗收：閣下收貨時請檢查自動扶梯部件安裝與調試實訓設備的貨品外觀，核實自動扶梯部件安裝與調試實訓設備的數量及配件，拒收處于受損狀態的自動扶梯部件安裝與調試實訓設備；

2、質保：頂邦將為閣下提供自動扶梯部件安裝與調試實訓設備產品說明書內的質保條件和質保期，在質保范圍內提供對自動扶梯部件安裝與調試實訓設備的免費維修，超出條件承諾時提供對自動扶梯部件安裝與調試實訓設備的有償維修；

3、退換貨：閣下單方面原因導致的自動扶梯部件安裝與調試實訓設備選型錯誤或自動扶梯部件安裝與調試實訓設備購買數量錯誤，造成自動扶梯部件安裝與調試實訓設備的退換貨要求，將不被接受；

4、貨期：自動扶梯部件安裝與調試實訓設備的發貨期為參考值，如您需要了解自動扶梯部件安裝與調試實訓設備的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對自動扶梯部件安裝與調試實訓設備有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關自動扶梯部件安裝與調試實訓設備的咨詢。
