工業自動化是機器設備或生產過程在不需要人工直接干預的情況下，按預期的目標實現測量、操縱等信息處理和過程控制的統稱。自動化技術就是探索和研究實現自動化過程的方法和技術。它是涉及機械、微電子、計算機、機器視覺等技術領域的一門綜合性技術。本標準適用于中等職業學校電氣技術應用、電氣運行與控制、供用電技術、電氣設備安裝、電子電器應用與維修、電子與信息技術、電子技術應用、通信技術等專業實訓基地儀器設備的基本配置。
工業自動化實訓室是一個面向自動化和電氣工程及其自動化學生的專業實訓室。該實訓室配備了高級過程控制實訓裝置以及機電一體化柔性生產線實訓系統，可以進行多種課程的教學與實訓，包括《電機與電氣控制》、《傳感器與自動檢測》、《自動化生產線》等。
實訓項目包括驗證性、設計性和綜合性實驗，每學年都會開設實訓課程，涉及課程設計及畢業設計，大約400學時。實訓室的容納人數在24——48人之間。具體實訓項目有可編程控制器編程實訓、變頻器調速技術實訓、運動控制技術實訓、PLC網絡組建實訓、傳感器檢測技術實訓、氣動技術應用實訓、電氣控制技術實訓、組態技術實訓、系統維護和故障檢測技術，以及工業現場總線應用實訓等。
2、分類：
工業自動化技術是指在工業領域運用先進的技術和設備，通過自動化控制系統對生產過程進行全面管理和控制的一種技術手段。它將生產過程中的機械化、電氣化和信息化有機地結合起來，實現工作的自動化、智能化和高效化。
工業自動化技術包括多個方面，其中關鍵的是自動控制技術、傳感技術和信息技術。這些技術可以應用于制造、物流、倉儲、能源、建筑等多個領域，幾乎所有工業生產領域都可以使用自動化技術進行優化。
工業自動化技術的發展得益于計算機技術的不斷進步，以及人工智能、機器學習、產業互聯網等技術的融合應用。例如，通過利用人工智能技術，可以對生產過程進行智能化優化，實現工廠自主運行和智能管理。產業互聯網則可以實現設備、產品、人員和數據之間的實時互聯，提高生產效率和品質。
同時，工業自動化技術也推動了機器人技術的發展。機器人可以完成重復性、危險性較高、勞動強度大的工作，提高生產效率和產品質量。在工業領域，工業機器人可以替代人工完成繁重、危險和重復性高的任務；在服務領域，服務型機器人可以應用于醫療、教育、娛樂等場景，為人類提供更多的便利和支持；在農業領域，農業機器人則可以幫助農民實現農作物的自動化種植和收獲，提高農業生產效益。
3、要求：
3.1工業自動化實訓室實訓教學場所
3.1.1使用面積:實訓基地應根據師生的健康、安全和設備配置要求，確定其使用面積，并符合國家相關規定。
3.1.2采光:實訓室的采光應按照GB/T 50033的有關規定。
3.1.3照明:實訓室的照明要求符合GB 50034的有關規定。
3.1.4通風：應符合GBJ 16的有關要求。
3.1.5電氣安裝：應符合GB 16895的有關規定。
3.1.6消防：應符合GBJ 16的有關規定。
3.1.7安全標志：應符合GB 2893、GB 2894的有關要求。
3.1.8安全與衛生：應符合GBZ 1的有關要求。
3.2儀器設備：
3.2.1工業自動化實訓室儀器設備配置標準見《電工電子類專業儀器設備配置標準》。
3.2.2 工業自動化實訓室儀器設備的配置數量，應能滿足50人同時進行實訓。
3.2.3 所配備的儀器設備，其質量應符合相關的國家標準或行業標準，并具有相應的產品質量證明。
3.2.4 各種儀器設備的安裝使用應符合國家或行業標準。
附：實訓基地設備基本配置標準
| 工業自動化實訓室設備基本配置推薦標準 | |||||||||
| 實訓教學場所 |
實訓項目 （模塊） |
實訓教學目標 | 儀 器 設 備 | ||||||
| 序號 | 名稱 | 規格、主要參數或要求 | 單位 | 數量 | 執行標準代號 | 備注 | |||
|
工 業 自 動 化 實 訓 室 |
1.位置精確控制 |
1.熟練掌握PLC高級指令的應用; 2.熟練掌握精確機械位置傳動技術的控制。 |
1 | 工業機械手實訓裝置 |
晶體管式PLC控制器1套； 機械手裝置1套，五個自由度； 計算機1套； 工作電源：?jiǎn)蜗?20V±10% 50Hz； 整機容量：≤1kVA； 安全保護措施符合國家標準。 |
套 | ≥6 | ||
|
工 業 自 動 化 實 訓 室 |
2.精密定位及平面復雜軌跡運動控制 | 3.掌握平面加工傳動及平面復雜運動軌跡的控制。 | 2 | 平面雙軸運行控制實訓裝置 |
晶體管式PLC控制器1套； 雙軸執行機構滾珠絲杠傳動（兩軸均采用伺服驅動）； 定位專用軟件； 組態軟件； 計算機1套； 工作電源：三相五線,380VAC±10% 50Hz； 整機容量：≤2kVA； 安全保護措施符合國家標準。 |
套 | ≥6 | ||
| 3.物料自動分揀控制 | 4.通過顏色、材質分揀的控制訓練，提高學生綜合應用PLC控制技術能力。 | 3 | 材料分揀實訓裝置 |
PLC控制器一套； 傳感器識別裝置； 分揀機構； 計算機一套； 工作電源：?jiǎn)蜗?20V±10% 50Hz； 整機容量：≤1kVA 安全保護措施符合國家標準。 |
套 | ≥6 | |||
| 4.物品存取控制 | 5.掌握物品分類、出庫、入庫等控制編程。 | 4 | 立體倉庫實訓裝置 |
PLC控制器一套； 控制臺； 庫架（庫位40個）； 出入庫管理軟件一套； 計算機一套； 工作電源：?jiǎn)蜗?20V±10% 50Hz； 整機容量：≤0.5kVA； 安全保護措施符合國家標準.。 |
套 | ≥6 | |||
|
工 業 自 動 化 實 訓 室 |
5.通信及工業現場總線控制 | 6.掌握PLC，變頻器，觸摸屏，工業現場總線及相關的機械（控制對象）控制。 | 5 | 工業全數字控制實訓裝置 |
PLC控制器二套（中型PLC及小型PLC各一臺，帶通信接口）； 變頻器：一臺（帶通信接口）; 觸摸屏； 機械運動模型； 計算機一套； 工作電源：三相五線，380VAC±10% 50Hz； 整機容量：≤1kVA； 安全保護措施符合國家標準。 |
套 | ≥6 | ||
| 6.上料、搬運、加工、安裝、安裝搬運和分類綜合 | 7.掌握電機驅動、氣動、可編程控制器、傳感器等多種控制技術，逐步形成編程、使用與維護等方面的綜合應用能力。 | 6 | MPS模塊式柔性自動化生產線實訓系統 |
上料檢測站一臺； 搬運站一臺； 加工站一臺； 安裝站一臺； 安裝搬運站一臺； 分類站一臺； 組態軟件一套計算機一套； 工作電源：?jiǎn)蜗?20V±10% 50Hz； 整機容量：≤2kVA； 安全保護措施符合國家標準。 |
套 | 2 | |||
| 7.流量、液位、溫度、壓力等綜合 | 8.掌握流量、液位、溫度、壓力等參量的控制，逐步形成編程、使用與維護等方面的綜合應用能力。 | 7 | 過程控制綜合實驗裝置 |
過程控制執行機構一套； 儀器儀表控制臺； PLC控制器（帶通信接口）； 計算機一套； 工作電源：三相四線，380VAC±10% 50Hz； 整機容量：≤3kVA； 安全保護措施符合國家標準。 |
套 | 2 | |||
|
工 業 自 動 化 實 訓 室 |
8.光機電氣一體化綜合實訓 | 9.掌握可編程控制器高級指令編程、傳感器組合的綜合應用、氣動技術的綜合應用、步進電機應用以及系統維護和故障檢測技術的應用，逐步形成編程、使用與維護等方面的綜合應用能力。 | 8 | 模塊式柔性自動環形生產線實訓系統 |
控制平臺一套（帶通信接口PLC控制器、控制指示、開關組、工業控制計算機與組態軟件）； 下料站（機械結構、PLC控制器、現場總線、各種傳感器）； 模擬噴涂烘干站（PLC、傳感器、顯示儀表）； 加蓋站（PLC、光電傳感器、執行機構）； 頂銷站（PLC、傳感器、執行機構）； 檢測站（PLC、傳感器、）； 成廢品分揀單元（PLC、機械手、傳感器）； 提升與倉儲站（提升單元、PLC、傳感器）； 輔助單元； 計算機六臺； 工作電源：三相四線，380VAC±10% 50Hz； 整機容量：≤3kVA； 安全保護措施符合國家標準。 |
套 | 1 | 選配 | |
注：具體參數請聯系客服
DBGJ-82C 工業機械手實訓裝置

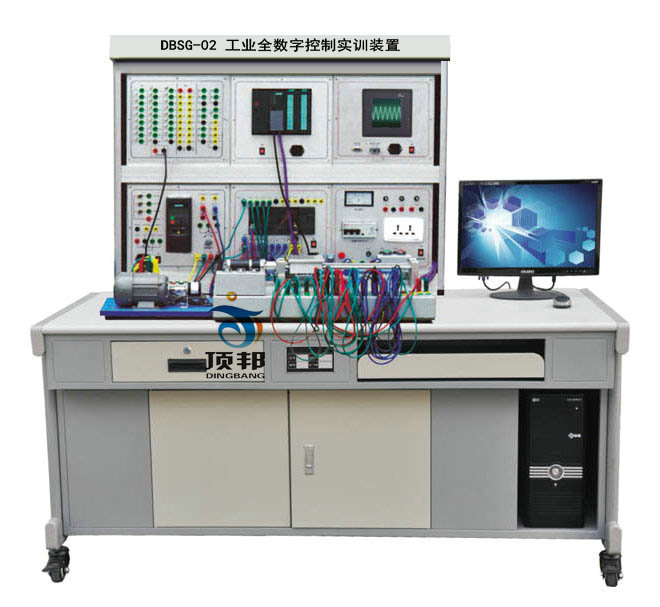

DBSG-02 工業全數字控制實訓裝置
