模擬電子實驗實訓室
2025-04-30 07:10模擬電子實驗實訓室綜合性、適應性、整套性較強，裝置采用組件式結構，輕便、更換便捷。該實訓室能完成的實驗項目有：常用電子儀器的使用、晶體管共射極單管放大器、場效應管放大器、負反饋放大器、射極跟隨器、差動放大器、集成運算放大器指標測試、三極管的電流放大作用、半導體二極管、負反饋電路、RC正弦波振蕩電路、硅穩壓管穩壓電路、模擬運算電路、有源濾波器、電壓比較器、波形發生器、RC正弦波振蕩器、LC正弦波振蕩器、函數信號發生器的組裝與調試、壓控振蕩器、OTL功率放大器、集成功率放大器、串聯型晶體管穩壓電源、集成穩壓器、晶閘管可控整流電路、溫度監測及控制電路等實訓。
模擬電子技術實驗室隸屬于電工電子實驗教學中心，面向全校工科專業開設模擬電子技術等實驗教學。通過本實驗室的實驗教學，使學生鞏固模擬電子技術的基本理論和基本知識，掌握常用實驗儀器設備的使用方法，具備調試電路參數、排除電路故障和分析實驗結果的能力，具備根據設計要求提出設計方案，并加以組裝、調試與測試的能力，為今后專業課程的學習奠定良好的基礎。
模擬電子技術實驗室主要承擔學校理工科專業的模擬電子技術基礎和電工學課程的實驗，面向的專業主要包括通信工程、電子信息工程、自動化、測控技術與儀器、車輛工程、電氣工程及自動化、計算機科學與技術、冶金工程、材料科學與工程、材料成型及控制工程等。目前實驗室開設的實驗項目有單級放大電路、比例求和運算電路、電壓比較器、積分與微分電路、射極跟隨器、互補對稱功率放大電路，并且可以完成模擬電子和電工學的課程設計。

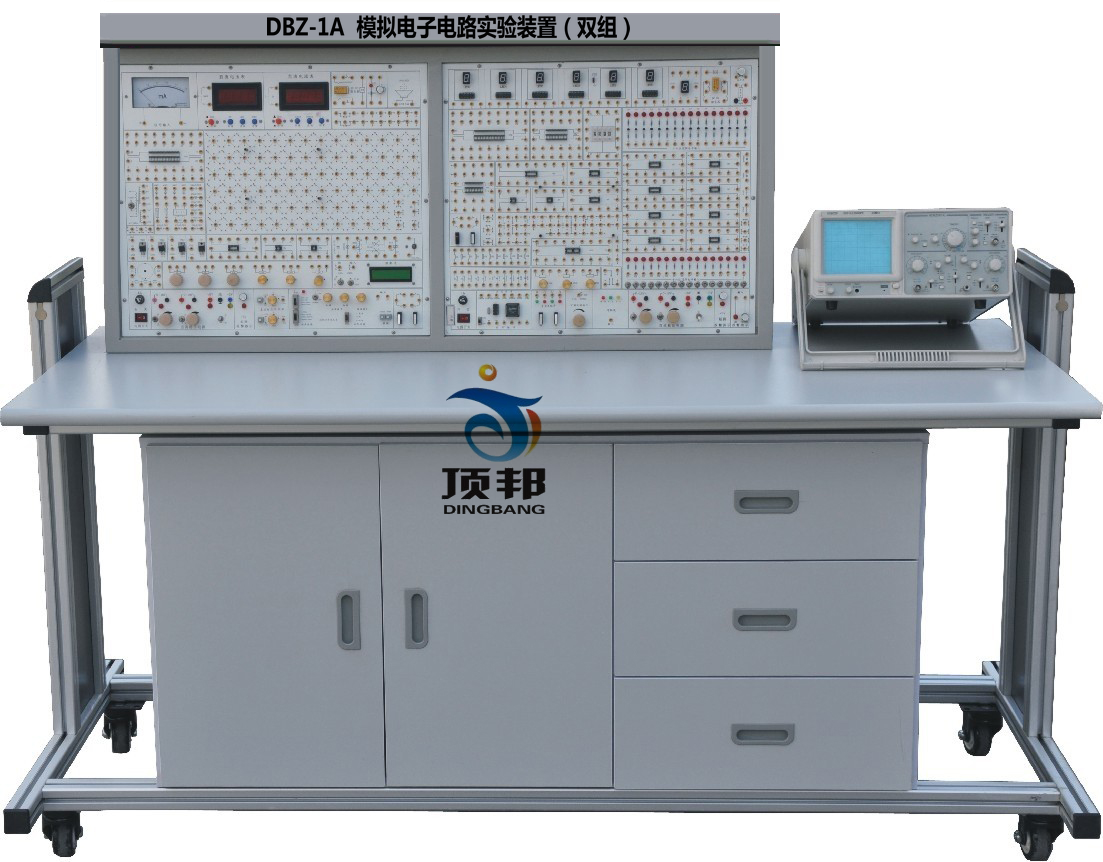

DBZ-1A 模擬電子電路實驗裝置（雙組）
一、概述
模擬電子電路實驗裝置是依據目前我國 模擬電子技術,DA 技術及其應用教學實驗大綱的要求，及各高等院校對該教學實驗設備的需求和建議，由本公司開發的新一代實驗裝置。
模擬電子電路實驗裝置能對上述課程的全部實驗項目和課程設計進行實驗操作，完全符合實驗教學大綱的要求，同時為高層次的數字系統的設計開發實驗及教師、研究生開發新實驗和進行科學研究提供良好的工作條件。
模擬電子電路實驗裝置特別適用于現有院校模電實驗室的更新改造；為職業學院、中專、職校等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備。
二、技術性能
1、輸入電源：單相三線220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜200VA
4、外形尺寸：155×80×123cm3
三、裝置的配備：
主要由實驗控制屏和實驗桌兩部分組成，實驗控制屏主要由兩套模電功能板組成, 可以同時開設兩組模電實驗。主要功能組成如下:
1. 直流穩壓電源：±5V/1A兩路，0.0～18V/0.75A連續可調兩路（通過適當的連接，可得到0～±18V及0～36V連續可調電源），±5V電源還設有短路報警、指示功能，每路電源均有短路軟截止自動恢復保護功能。
2.直流信號源：-5V～±5V連續可調電路。
3.交流電源：0V、6V、10V、14V抽頭電源一路，中心抽頭17V電源兩路，每路電源均有短路保護自動恢復功能。控制屏左右兩側設有220V單相三芯插座若干個。
4.功率輸出函數發生器/頻率計：采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
| 正弦波輸出幅度 | ≥10V |
| 輸出阻抗 | 50Ω |
| 失真度 | <1%（0.1HZ-- 1KHz） |
| 頻率范圍 | 0.1HZ～3MHz，采用鍵盤直接輸入數字設定頻率 |
| 輸出幅度 | 電位器調節，正弦波輸出具有20db,40db衰減 |
| 方波占空比 | 可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。 |
| 頻率計最高測量范圍 | 100MHz，自動換檔 |
5.直流數字電壓表：分200mV、2V、20V、200V四檔，直鍵開關切換，三位半數顯，輸入阻抗10MΩ，精度0.5級。
6.直流數字毫安表：分2mA、20 mA、200 mA三檔，直鍵開關切換，三位半數顯，精度0.5級。
7.設有1 mA/100Ω鏡面指針式精密直流毫安表、繼電器、楊聲器、峰鳴器、振蕩線圈、可控硅、12V信號燈、功率電阻、橋堆、三極管、集成穩壓塊、電容、三極管、按鈕及電位器等。
模電實驗功能板設有可裝、卸固定線路實驗小板的插座四只，配有共射極單管放大器/負反饋放大器實驗板、射極跟隨器實驗板、RC正弦波振蕩器實驗板、差動放大器實驗板及OTL功率放大器實驗板共五塊，可采用固定線路及分立元件靈活組合進行實驗。另外，還可選購模擬EDA下載板。
實驗連接點、測試點采用高可靠自鎖緊防轉疊插座及測試彎針，設有高可靠圓腳集成塊插座（40P1只、14P1只、8P2只）及鍍銀長紫銅管等，供插各種集成塊、三極管、電容及電阻等器件，接觸性能良好，實驗可靠。
實驗功能板采用2mm厚的敷銅板制成，正面印有元器件圖形符號、字符及連線，反面是相應連線并焊好相應器件。
本裝置設有電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
四、基本實驗內容
本裝置提供模電實驗指導書，具有相當的深度和廣度，各級各類學校可根據自己教學的需要進行選擇，還可以結合自己的需要進行改寫、擴充及開發其它新的實驗項目。
1.常用電子儀器的使用
2.晶體管共射極單管放大器
3.場效應管放大器
4.負反饋放大器
5.射極跟隨器
6.差動放大器
7.集成運算放大器指標測試
8.集成運算放大器的基本應用Ⅰ— 模擬運算電路
9.集成運算放大器的基本應用Ⅱ—信號處理(有源濾波器)
10.集成運算放大器的基本應用Ⅲ—信號處理(電壓比較器)
11.集成運算放大器的基本應用Ⅳ— 信號處理(波形發生器)
12.RC正弦波振蕩器
13.LC正弦波振蕩器
14.函數信號發生器的組裝與調試
15.壓控振蕩器
16.低頻功率放大器Ⅰ— OTL功率放大器
17.期工程低頻功率放大器Ⅱ— 集成功率放大器
18.直流穩壓電源Ⅰ— 串聯型晶體管穩壓電源
19.直流穩壓電源Ⅱ— 集成穩壓器
20.晶閘管可控整流電路
21.應用實驗— 溫度監測及控制電路
22.綜合實驗— 萬用電表的設計與調試
